一、簡介（LYWHX-9000電力試驗設備“智能數字無線高壓核相儀"易于維護，使用簡單）
LYWHX-9000無線高壓核相儀是專為高壓線路核相而精心設計制造的，突破傳統核相器電壓等級限制問題，可以在極低電壓線路中核相，全部實現從200V~220kV電壓自動核相(如400V、10kV、35kV、66kV、110kV、220kV)，無需根據電壓等級購置多套核相儀，節省成本，減少攜帶，省時快捷。對于高壓線路核相(電壓超過400V時)，可將探測器的金屬探鉤逐漸靠近導線，當感應到電場信號即可完成核相，無需直接接觸高壓導線，安全！當裸導線電壓超過35kV，必須使用非接觸核相。本核相儀還具有測試相位、頻率、相序、驗電、變壓器組別判斷等功能。

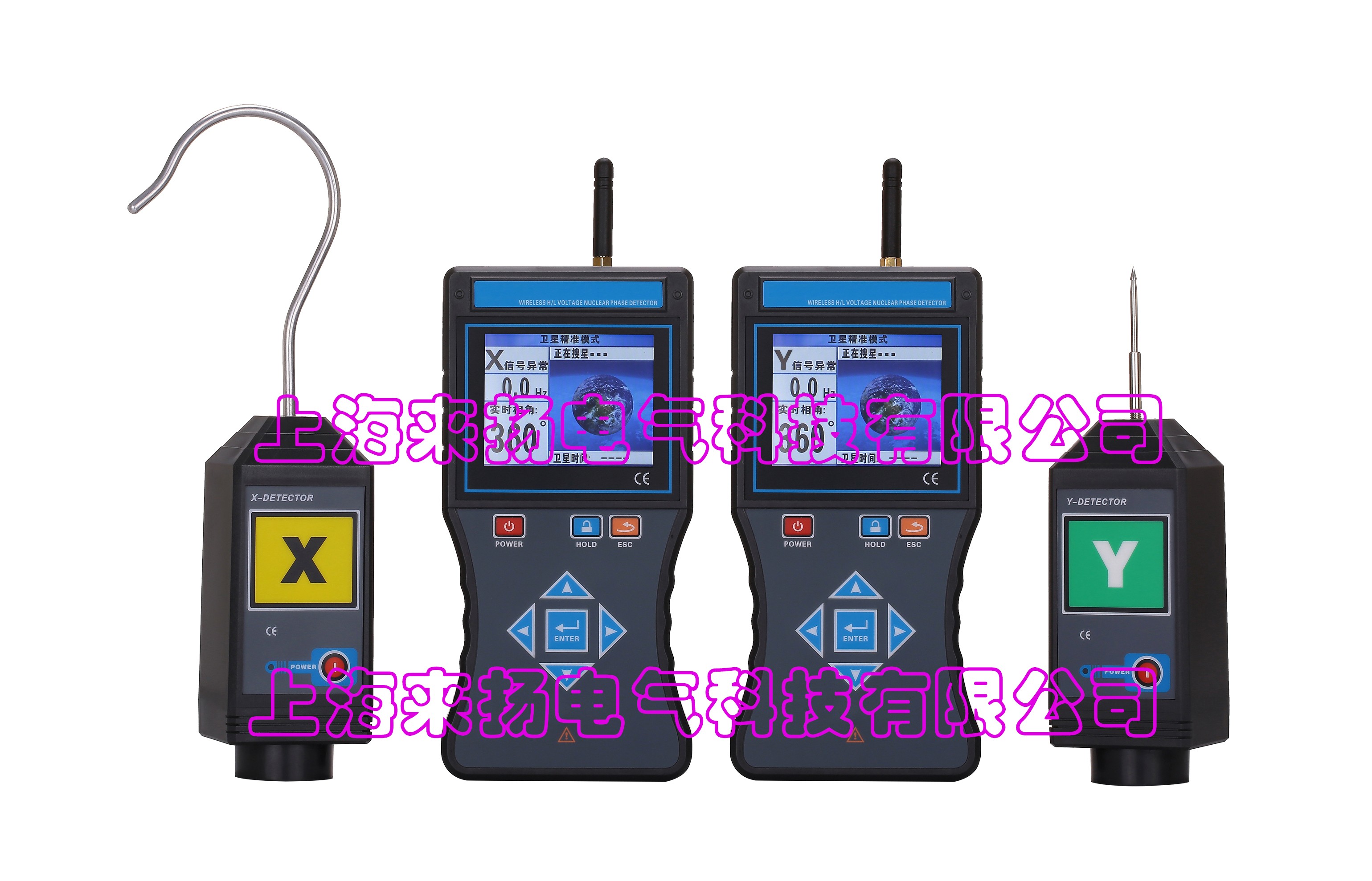

LYWHX-9000無線高壓核相儀由主機、探測器、伸縮絕緣桿、監測軟件、USB通訊線等組成，無線信號直線傳輸距離約30米，主機采用3.5寸真彩液晶屏，可以同屏顯示相位、頻率、相序及核相結果；向量圖指示、相位指示，清晰直觀；具有“X信號正常、Y信號正常、同相、異相"等語音提示功能，使測試更簡單輕松。
監測軟件具有在線實時監控、歷史數據查詢、向量圖指示、相位指示功能；具有歷史數據讀取、查閱、保存、打印等功能。

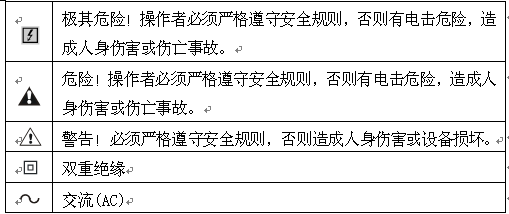

二、電氣符號（LYWHX-9000電力試驗設備“智能數字無線高壓核相儀"易于維護，使用簡單）
三. 技術規格（LYWHX-9000電力試驗設備“智能數字無線高壓核相儀"易于維護，使用簡單）
功 能 | 高壓無線核相、頻率、相位、相序、驗電測試 |
電 源 | 主 機：DC9V，6節5號堿性電池LR6 探測器: 鋅錳干電池6F22、9V |
核相方式 | 接觸式核相：35kV以下的裸導線或220kV以下具有絕緣外皮的導線可以接觸導線核相 非接觸式核相：當裸線路電壓超過35kV時，必須采用非接觸核相，探針逐漸靠近導線即可 |
傳輸距離 | 無線傳輸，直線傳輸距離約30米 |
相別定性 | 同相:－25°～25°；異相: 95°～145°和215°～265° |
量 程 | 核相電壓范圍：200V～220kV |
測試相位：0.0°～360.0° | |
測試頻率：45.0Hz～65.0Hz | |
精 度 | 核相：≤±12° |
頻率：≤±2Hz | |
分 辯 率 | 相位：0.1° 頻率：0.1Hz |
發射頻率 | 433MHz、315MHz |
LCD | 3.5寸彩屏；顯示域：71mm×53mm |
相位指示 | 相量圖及數字同時顯示 |
電源指示 | 探測器具有綠色電源指示燈 |
工作指示 | 核相時探測器具有聲光指示功能，紅色雙閃燈指示和“嘟--嘟--嘟"蜂鳴聲 |
顯示速率 | 2次/秒 |
數據存儲 | 9999組(掉電或更換電池不會丟失數據) |
液晶背光 | 可調亮度，適應不同使用環境 |
自動關機 | 開機約15分鐘儀表將自動關機 |
電池電壓 | 當電池電壓降到7.2V±0.1V時，電池電壓低符號顯示，提醒更換電池，此時測量的數據同樣是準確的。 |
額定電流 | 探測器：30mA max；主機：150mA max |
儀表質量 | 儀器：950g(含電池)；包裝及絕緣桿的總質量：約3.0kg |
儀器尺寸 | 主機195mm×100mm×45mm；探測器290mm×250mm×80mm |
絕緣桿長度 | 很大直徑Φ38mm；長度：縮態為1000mm；伸態為4850mm |
絕緣試驗 | 絕緣桿拉伸后兩端：AC 220kV/rms 主機、探測器：AC3700V/rms(外露金屬與塑料外殼間) |
外界干擾 | 無特強電磁場；無433MHz 、315MHz同頻干擾 |
工作溫濕度 | -10℃～40℃；80%rh以下 |
存放溫濕度 | -10℃～60℃；70%rh以下 |
防護等級 | IP63 |
適合安規 | GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求 |
符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003標準 |

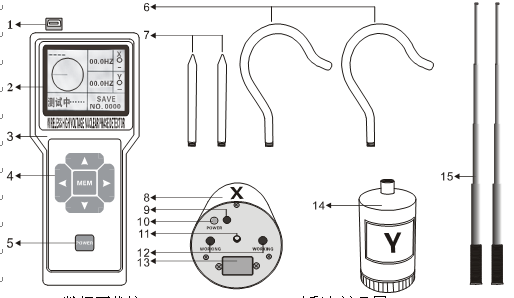

四. 儀表結構（LYWHX-9000電力試驗設備“智能數字無線高壓核相儀"易于維護，使用簡單）
1.USB數據下載接口 2. 3.5寸彩色液晶屏
3. 主機 4. 上下左右箭頭鍵及MEM控制鍵
5. 主機POWER鍵(開關機) 6. 探測器探鉤(2個)
7. 探測器探針(2根) 8. X探測器
9. 電源指示燈 10.探測器POWER鍵(開關機)
11.探測器絕緣桿連接口 12.信號工作指示燈
13.探測器電池底蓋 14. Y探測器
15.伸縮絕緣桿(2根)
