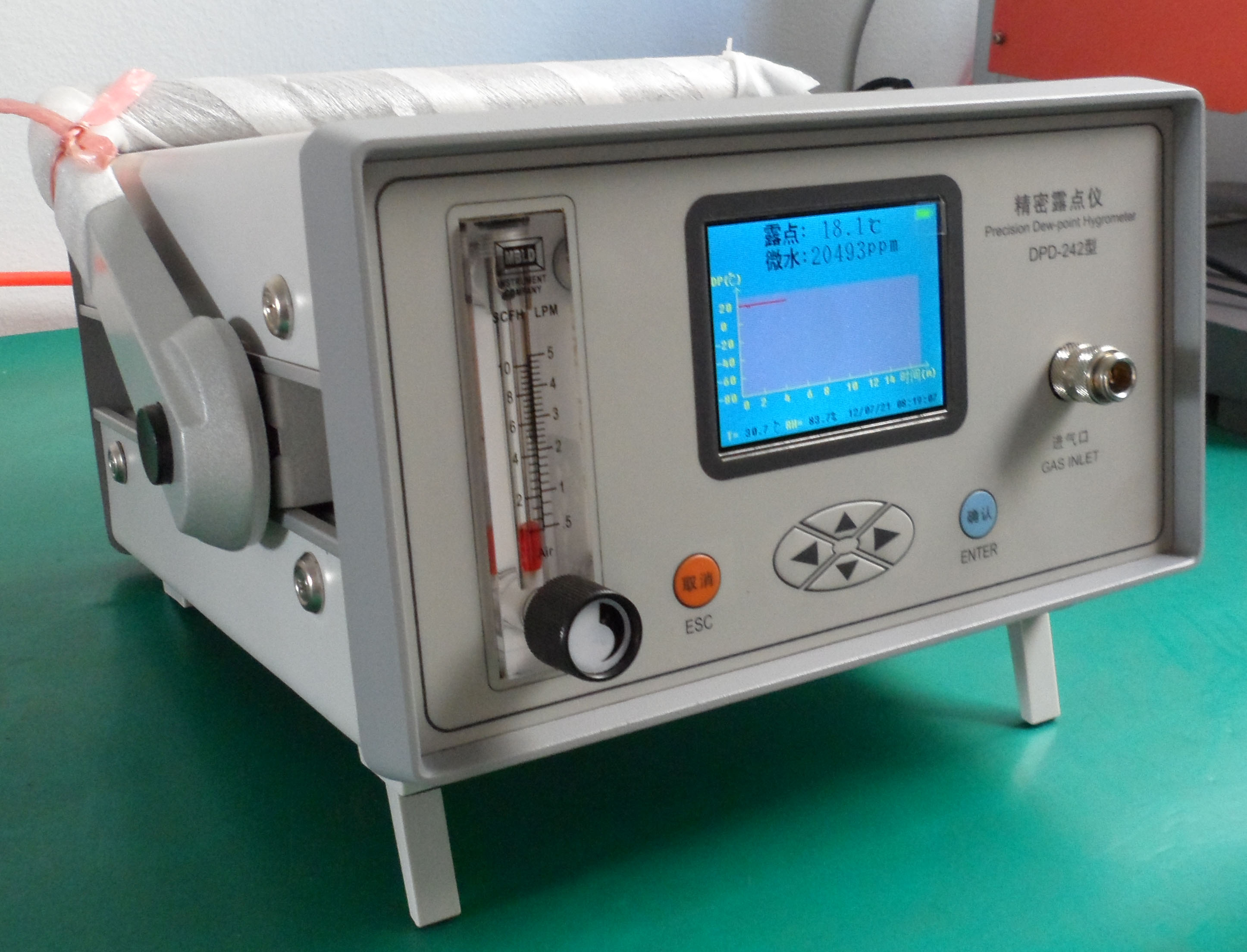

一、產品特點及技術參數（LYGSM-5000電調標準產品“SF6微水分析儀"重量輕方便攜帶）
產品特點 | ||
智能校準 | 傳感器探頭可自動校準零點，保證每次測量的準備性； | |
快速省氣 | 開機進入測量狀態后,每SF6氣隔露點測定時間為1min左右； | |
安全可靠 | 采用德國原裝的進口自鎖接頭，安全可靠、不漏氣； | |
海量存儲 | 采用大容量數據存儲設計，最多可存儲200組測試數據； | |
高清顯示 | 彩屏直接顯示露點、微水、環境溫度、環境濕度、時間、日期及露點曲線等； | |
智能接口 | 配備RS232接口，可與PC機串口相連，進行數據傳輸； | |
移動測量 | 內置4Ah可充鋰電池，一次充滿可連續工作10小時； | |
測值精準 | 增加了溫度補償功能，保證了各種溫度條件下的測量結果的準確性 | |
技術參數 | ||
露點 | 測量范圍 | －80℃～+ 20℃ |
測量精度 | ±0.5℃（－60℃～+ 20℃）/±2℃（－80℃～－60℃） | |
響應時間 | 63%需5秒，90%需45秒/63%需10秒，90%需240秒 | |
環境溫度 | －40℃～＋80℃ | |
環境濕度 | 0～100％ RH | |
顯示器件 | 3.5寸彩色液晶顯示器 | |
電源 | AC 220V；內置充電電池：一次充滿可使用10小時以上 | |
重量 | 5公斤 | |
尺寸 | 250 mm×150 mm×300mm | |
工作溫度 | －30℃～＋60℃ | |
二、儀器面板說明（LYGSM-5000電調標準產品“SF6微水分析儀"重量輕方便攜帶）

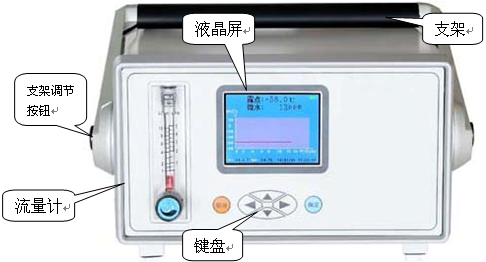

1、前面板
注：同時按下兩側的支架調節按鈕，可以調節支架的角度。
按鍵說明
確定鍵：確認功能，在不同的界面下可調出/進入菜單、確認命令、確認設置的數值。
取消鍵:退出功能,在不同的界面下可退出菜單、放棄設置的數值。
上 鍵：菜單項向上切換/菜單數值增加。
下 鍵：菜單項向下切換/菜單數值減少。
左 鍵：設置數值位左移選擇。
右 鍵：設置數值位右移選擇。
2、后面板

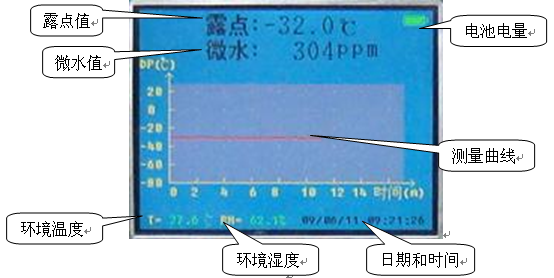

3、液晶屏
三、測量方法（LYGSM-5000電調標準產品“SF6微水分析儀"重量輕方便攜帶）
1、連接SF6設備
將測量管道上螺紋端與開關接頭連接好，用扳手?jǐn)Q緊，關閉測量管道上另一端的針型閥；
再把測試管道上的快速接頭一端插入露點儀上的采樣口；
將排氣管道連接到出氣口。
最后將開關接頭與SF6電氣設備測量接口連接好，用扳手?jǐn)Q緊；
2、初始化
打開儀器電源開關，儀器進入初始化自校驗過程。
3、檢查電量
本儀器推薦優先使用交流電。
使用直流電時，請查看右上角顯示的電池電量，如果電量指示變紅，請關機充電后繼續使用。
4、開始測量
將露點儀保護按鈕調至“測量"。
全部打開露點儀前面板上的流量閥，然后通過調節測量管道上的針型閥，把流量調節到0.6L/M左右，開始測量SF6露點。
第1設備測量需要5～10分鐘,其后每臺設備需要3～5分鐘。
5、存儲數據
設備測量完成后，可以將數據保存在儀器中，按“確定"鍵調出操作菜單，具體操作方式見下節內容。
6、測量其他設備
一臺設備測量后，關閉測量管道上的針型閥和露點儀上的調節閥。
露點儀保護開關旋至“保護"。
將轉接頭從SF6電氣設備上取下。如果需要繼續測量其他設備，請不要關閉儀器電源，按照上面步驟繼續測量下一臺設備。
7、測量結束
所有設備測量結束后，關閉露點儀電源。
